Zum Datenaustausch zwischen Leiterplattendesign und Leiterplattenfertigung stehen mehrere Möglichkeiten zur Verfügung. Von Beginn an war das von der Firma Gerber eingeführte Gerber-Datenformat ein Standard Führer. Anfänglich als Gerber RS-274-D wurde es weiterentwickelt zum Extended Gerber Format (RS-274X). Die neueste Weiterentwicklung ist nun das Gerber X2 Datenformat das ab der Programm Version 15 von Altium Designer ebenfalls unterstützt wird.

Das Gerber X2 Datenformat ist zum Extended Gerber Datenformat kompatibel. Die bisher verwandten Befehlsgruppen werden auch unverändert weiterverwand. Neu hinzugekommen sind Befehlsgruppen die zusätzlichen Informationen über die Eigenschaften, wie Lagenstruktur oder eine Unterscheidung zwischen PADs und VIAs zu ermöglichen. Ältere Fotoplotter die diese Befehlsgruppen nicht berücksichtigen, können dadurch die zu Herstellung notwendigen Daten problemlos interpretieren.

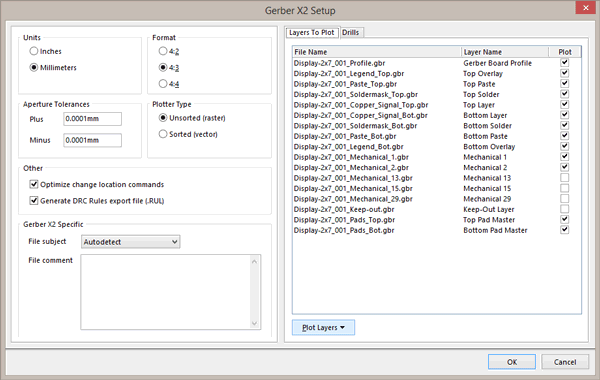

Im Gerber X2 Setup Menü werden Eigen­schaften zur Gerber Ausgabe gewählt. Im General Menü zur Gerber Ausgabe wird das Ausgabe­format gewählt.
Units stellt die Ausgabe­formate Inches und Millimeters zur Auswahl. Ursprünglich war im PCB-Layout die in Großbritannien und in den USA ge­bräuchliche Einheit inches üblich. Im europäischen Raum setzt aber auch im PCB Design immer mehr das metrische Massystem durch. Bevorzugt sollten alle Daten in einer einheitlichen Maßeinheit aus­gegeben werden. Pick&Place Daten und Bohr­files sind für mich im metrischen Maßsystem leichter lesbar.
Ich bevorzuge daher die metrische Daten­ausgabe. Beide Ein­stellungen sind aber üblich und gleichwertig.

Die Einstellung der Präzision mit der Auswahl der Vor- und Nach-kommastellen ist mit entscheidend für die Präzision der späteren Leiterkarte. Durch eine zu geringe Auswahl der Auflösung ergeben sich zusätzliche Fehler bei der Auf- und Abrundung. Diese addieren sich zu den weiteren Prozess­fehlern bei der Leiterkartenherstellung und sind ohne Kosten vermeidbar.

• 4:2 Auflösung von 10µm bzw.   1mil
• 4:3 Auflösung von   1µm bzw.   0,1mil
• 4:4 Auflösung von 0,1µm bzw. 0,01mil
• 5:5 Auflösung von 0,01µm bzw. 0,001mil (ab Altium Designer V15.1)


• Die Aperture Tolerances wird anhand des im ersten Register ein­ge­stellten Daten­formates aus­ge­wählt: Für die Positive und Negative Ab­weich­ung darf kein größerer Wert als die mini­male Auf­lösung des Daten­formates ein­ge­tragen werden. Unnötig hohe Ab­weichungen wären die Folge.


• In Plotter Type kann zwischen zwei ver­schiedenen Plotter Typen gewählt werden:
  - Unsorted(raster): Der heutige Industrie Standard Laser-Fotoplotter.
  - Sorted(vector): Das ursprüngliche Plot Format bei dem ein Strahl die einzelnen Vektoren abfährt.


• In Others noch zwei Varianten in der Datenausgabe gewählt werden:
  – Optimize change location commands: optimiert den Plot Ablauf für veraltete Plotter.
  – Generate DRC Rules export file(.RUL): Erzeugt ein Textfile in dem die eingestellten PCB Design Rules aufgelistet sind.

• In den Gerber X2 Specific wird eine im File Header ausgegebene Information gewählt:
  - Autodetect – Übergibt die Aufgabe der Auswahl an Altium
  - Single – Ausgabe einer einzelnen Leiterkarte
  - CustomerPanel – Ausgabe eines PCB Nutzen im Bestückrahmen (zur Leiterkartenbestückung)
  - ProductionPanel – Ausgabe eines PCB Nutzen im Fertigungsrahmen (zur Leiterkartenfertigung)
  - Coupon – Ausgabe eines PCB oder PCB Nutzen mit Test Coupon
  - Other – keine Spezifikation

• File comment – Zur Eingabe einer Zusatz Spezifikation

Schließlich werden in den zwei Registern rechts noch die Auszugebenden Plots angegeben:

• In Layers To Plot:
  werden die Lagen angewählt die bei dem späteren Ausgabeprozess ausgegeben werden sollen.

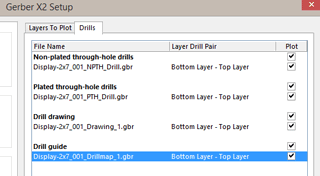

• In Drills:
  werden Bohrzeichnungen als zusätzliche Layer in eigenen Datenfiles geschrieben.

Bei Unklarheiten können diese nützliche Informationen bieten und Nachfragen so unnötig machen. Neu ist hier die Ausgabe von Non-plated through-hole drill und plated through-hole drill Files

In den Drill Drawing Plots werden an den Bohrpositionen nach Bohrdurchmesser verschiedene Symbole abgebildet.
Im PCB muss eine "Drill Table" platziert werden. In dieser Tabelle werden die im Drill Drawing Plot verwendeten Symbole dem tatsächlichen Bohrdurchmesser zugeordnet.

In den Drill Guide Plots wird an den Bohrpositionen ein kleines Kreuz abgebildet. Sind in einem Multi Layer PCB weitere Bohrebenen als Blind & Buried VIA eingefügt worden, so werden für jede weitere Bohrebene je ein separater Plot ausgegeben.
